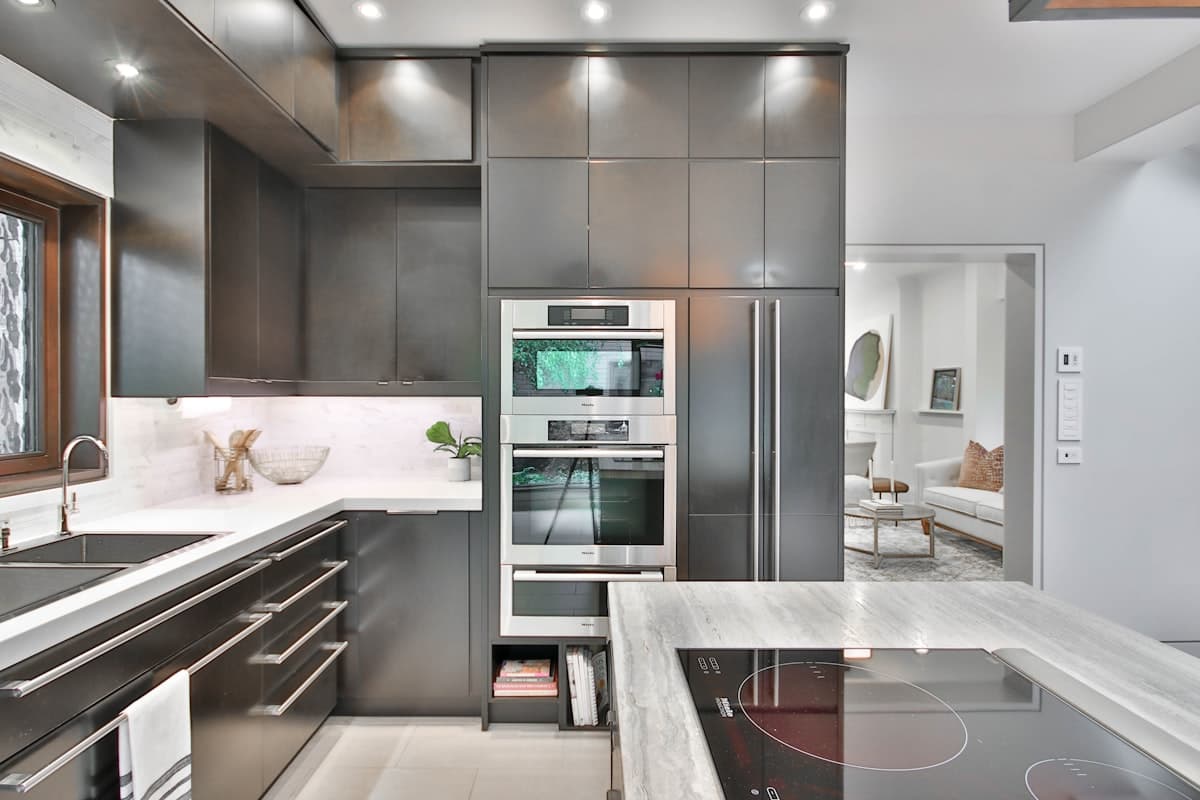

Elektros instaliacija virtuvėje: linijos, rozetės ir galios planavimas

Virtuvė — daugiausiai elektros energijos naudojanti patalpa namuose. Indukcinė kaitlentė, orkaitė, indaplovė, šaldytuvas, gartraukis, virdulys — vienu metu veikiančių prietaisų galia gali viršyti 10 kW. Todėl virtuvės elektros instaliacijos klaidos išryškėja greičiausiai: kaistantys laidai, nuolat išsijungiantys automatai, apsilydžiusios rozetės.

Šiame gide — kaip suplanuoti virtuvės elektrą taip, kad jos užtektų ir šiandien, ir po dešimties metų.

Kiek atskirų linijų reikia virtuvei

Pagrindinė taisyklė: galingi stacionarūs prietaisai gauna atskiras linijas nuo elektros skydelio, smulki technika — bendras rozečių grupes.

Linija	Kabelio skerspjūvis	Automatinis jungiklis
Indukcinė kaitlentė	6 mm² (arba 4 mm² iki 7,4 kW)	32 A (arba 25 A)
Orkaitė	2,5 mm²	16 A
Indaplovė	2,5 mm²	16 A
Šaldytuvas	2,5 mm²	16 A
Darbo zonos rozetės	2,5 mm²	16 A
Apšvietimas	1,5 mm²	10 A

Skalbyklei ar džiovyklei, jei jos stovi virtuvėje, taip pat reikia atskirų linijų. Visas rozečių linijas privalo saugoti 30 mA nuotėkio relė — plačiau apie apsaugos automatiką rašėme automatinių jungiklių parinkimo gide.

Kodėl negalima visko jungti į vieną liniją

Sena praktika „viena linija visai virtuvei" šiuolaikinei technikai netinka. Vienu metu įjungus indaplovę, virdulį ir mikrobangų krosnelę, srovė viršija 16 A automatinio jungiklio ribą. Jei automatas parinktas per didelis senam laidui — laidas kaista sienoje. Tai viena dažniausių gaisrų priežasčių senuose būstuose, ypač ten, kur išlikę aliuminio laidai.

Rozečių planavimas: kur ir kiek

Rozetes planuokite kartu su virtuvės baldų projektu — po baldų užsakymo keisti instaliaciją brangu ir sudėtinga.

Darbo zona virš stalviršio

• Aukštis: 100–110 cm nuo grindų (10–15 cm virš stalviršio)
• Kiekis: 3–4 rozetės, išdėstytos ten, kur realiai naudosite virdulį, kavos aparatą, trintuvą
• Atstumas nuo plautuvės: ne mažiau 60 cm nuo vandens šaltinio

Stacionarūs prietaisai

Rozetės šaldytuvui, indaplovei, orkaitei montuojamos už gretimo spintelės korpuso arba specialioje nišoje — taip, kad prietaisą būtų galima išjungti jo neištraukiant. Kaitlentė dažniausiai jungiama ne per rozetę, o tiesiogiai per jungiamąją dėžutę.

Daugiau apie rozečių aukščius ir išdėstymą visose patalpose — rozečių ir jungiklių išdėstymo gide.

Apšvietimo zonos virtuvėje

Gerai apšviesta virtuvė — tai bent trys atskiros apšvietimo grupės:

1. Bendras apšvietimas — lubinis šviestuvas ar kryptiniai šviestuvai
2. Darbo zonos apšvietimas — LED juosta po pakabinamomis spintelėmis, jungiama atskiru jungikliu
3. Akcentinis apšvietimas — salos, baro ar vitrinos pašvietimas

LED juostoms reikia numatyti vietą maitinimo blokams ir atskirą liniją. Išsamiau apie sprendimus — apšvietimo gide namams ir biurams.

Galios rezervas: ar užteks įvado

Prieš planuojant virtuvę su indukcine kaitlente verta pasitikrinti, kokia leistina galia numatyta jūsų būstui. Butui su 5 kW vienfaze galia indukcinė kaitlentė + orkaitė + virdulys vienu metu — jau riba. Sprendimai:

• Galios didinimas per ESO — kaip vyksta prijungimas ir galios didinimas
• Trifazis įvadas — indukcinei kaitlentei tai natūralus pasirinkimas, nes galia paskirstoma per tris fazes (kada verta pereiti prie trifazės)
• Galios valdymo relė — riboja vienu metu veikiančių prietaisų galią

Dažniausios virtuvės instaliacijos klaidos

• Rozetės suplanuotos iki baldų projekto — pusė jų atsiduria už spintelių
• Kaitlentė pajungta į orkaitės liniją „nes taip paprasčiau"
• Nėra nuotėkio relės — nors virtuvėje elektra ir vanduo greta
• Gartraukiui nenumatyta rozetė — kabelis karo ant sienos
• Nepaliktas galios rezervas: po metų atsiradus džiovyklei ar vyno šaldytuvui linijų nebėra kur jungti

Kada kviesti specialistą

Virtuvės elektros pertvarkymas — ne „pasidaryk pats" projektas: klaidos kainuoja techniką, o blogiausiu atveju — gaisrą. Atestuotas elektrikas suplanuos linijas pagal jūsų baldų projektą, parinks teisingus kabelių skerspjūvius ir apsaugos automatiką, o darbus užbaigs varžų matavimais, patvirtinančiais, kad instaliacija saugi.
