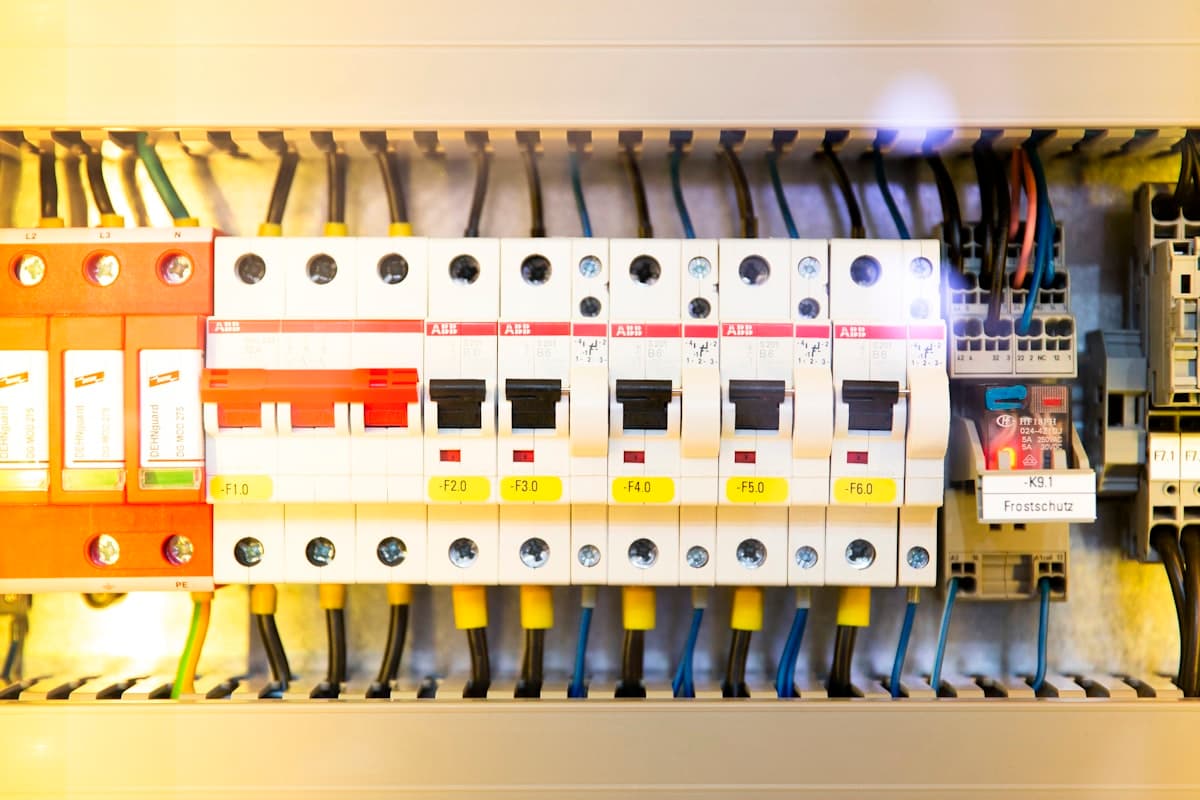

Automatiniai jungikliai ir nuotėkio relės: kaip parinkti apsaugą namams

Atidarius buto skydelį matosi eilė vienodų juodų ar pilkų modulių. Vieni jų saugo jūsų laidus, kiti — jūsų gyvybę, ir tai skirtingi prietaisai. Parinkti juos „iš akies" arba tiesiog nukopijuoti seno skydelio komplektaciją — dažniausia klaida, kurią matome perimdami objektus.

Šis gidas paaiškina, kaip veikia kiekvienas skydelio elementas ir pagal ką jie parenkami.

Automatinis jungiklis: laidų apsauga

Automatinis jungiklis (dar vadinamas „automatu") atjungia grandinę dviem atvejais:

1. Perkrova — kai srovė ilgesnį laiką viršija nominalą (per daug prietaisų vienoje linijoje)
2. Trumpasis jungimas — kai srovė šokteli akimirksniu (pažeista izoliacija, gedimas prietaise)

Nominalas parenkamas pagal laidą

Svarbiausia taisyklė: automatas saugo laidą, ne prietaisus. Todėl jo nominalas priklauso nuo laido skerspjūvio:

Laido skerspjūvis (varis)	Maksimalus automatas	Tipinė paskirtis
1,5 mm²	10 A	Apšvietimas
2,5 mm²	16 A	Rozetės
4 mm²	25 A	Galinga technika, nedidelė kaitlentė
6 mm²	32 A	Indukcinė kaitlentė, krovimo stotelė
10 mm²	50 A	Įvadas, skirstymas

Sename bute su aliuminio laidais ribos dar žemesnės — aliuminis prastesnis laidininkas nei varis.

B ar C charakteristika

Raidė prieš skaičių (B16, C16) rodo, kaip greitai automatas reaguoja į srovės šuolį:

• B — suveikia esant 3–5 kartus didesnei srovei. Standartas butams ir namams
• C — suveikia esant 5–10 kartų didesnei srovei. Skirta varikliams, siurbliams, kompresoriams — technikai su didele paleidimo srove

Buitinėms linijoms C charakteristika — ne „atsargesnis", o blogesnis pasirinkimas: ilgoje buitinėje linijoje trumpojo jungimo srovė gali nesiekti C automato suveikimo ribos.

Nuotėkio relė (RCD): žmogaus apsauga

Nuotėkio relė lygina srovę, įtekančią į grandinę ir grįžtančią iš jos. Jei dalis srovės „dingsta" — teka per pažeistą izoliaciją, drėgną sieną ar žmogaus kūną — relė atjungia grandinę per kelias milisekundes.

Pagrindiniai parametrai:

• 30 mA — žmogaus apsauga: privaloma rozečių, vonios ir virtuvės grandinėms
• 100–300 mA — priešgaisrinė apsauga: montuojama įvade, saugo nuo izoliacijos senėjimo sukeltų gaisrų
• A tipas — aptinka ir pulsuojantį nuolatinį nuotėkį; šiuolaikinis standartas vietoj senojo AC tipo

Svarbu: nuotėkio relė pilnai veiksminga tik esant tvarkingam įžeminimui.

RCBO: du viename

RCBO (kombinuotasis jungiklis) sujungia automatą ir nuotėkio relę viename modulyje. Privalumai:

• Kiekviena linija turi individualią nuotėkio apsaugą — suveikus vienai, kitos veikia toliau
• Aiški gedimo diagnostika: iškart matosi, kuri linija problematiška

Trūkumas — kaina, todėl praktikoje dažnai daroma mišri schema: RCBO svarbiausioms linijoms (šaldytuvas, katilas, signalizacija), bendros nuotėkio relės — likusioms grupėms.

Kiti naudingi skydelio elementai

• Viršįtampio ribotuvai (SPD) — saugo elektroniką nuo žaibo ir tinklo viršįtampių; būtini name su žaibosauga, labai rekomenduojami visur
• Įtampos relė — atjungia butą, jei tinkle dingsta nulis ar šokteli įtampa (dažna sename daugiabutyje avarija, sudeginanti visą techniką)
• Kontaktorius su valdymu — pagrindas išmaniojo namo scenarijams

Dažniausios skydelio klaidos

• Automatas didesnis nei leidžia laidas („kad nelakstytų")
• Viena nuotėkio relė visam butui — suveikus ieškokite kaltininko tamsoje
• AC tipo relės su indukcine kaitlente ir skalbykle — nuotėkio gali nepamatyti
• Skydelis be rezervo — pridėti kondicionieriaus liniją nebėra kur
• Nesurašytos linijos — po metų niekas nebežino, kuris automatas ką saugo

Skydelio auditas — pigiausia apsauga

Jei nežinote, kas sumontuota jūsų skydelyje — greičiausiai jis rinktas pagal „kas buvo pigiau" principą. Atestuotas elektrikas per valandą įvertins, ar apsaugos atitinka laidus ir apkrovas, o varžų matavimai parodys, ar nuotėkio relės realiai suveikia.
